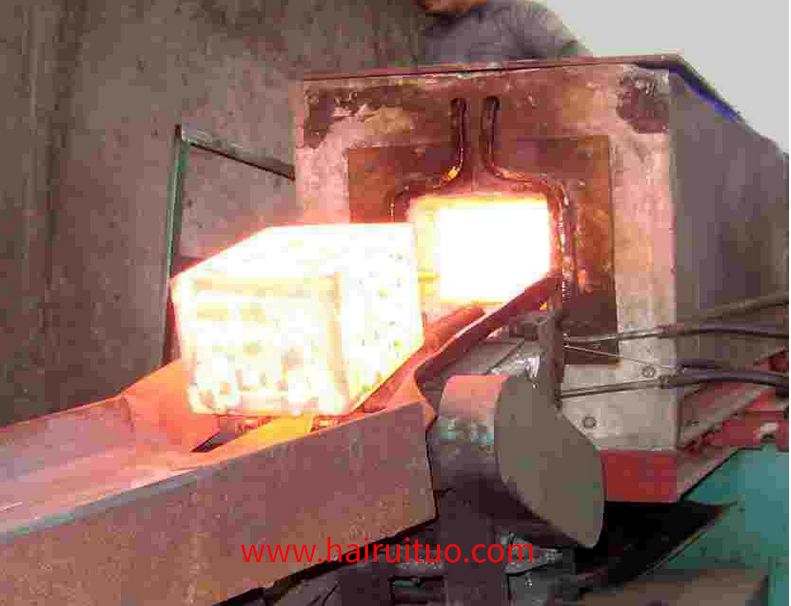

整體榴莲色版视频榴莲视频色在线观看加熱時鋼徑向溫差的出現。

棒材榴莲视频色在线观看加熱時的加熱曲線。從曲線上可以看出，在透熱點前後，鋼的表麵溫度與中心溫度不一致，即存在溫差。居裏點以下溫區徑向溫差大於居裏點以上溫差。可以認為，當整個榴莲色版视频榴莲视频色在线观看加熱時，鋼的徑向溫差主要發生在750℃以下的溫度範圍內。即發生在榴莲视频色在线观看加熱回火處理的溫度範圍內。因此，在榴莲视频色在线观看加熱和回火處理大尺寸鋼棒和厚壁鋼管時，應特別注意溫差。

在居裏點以上加熱時，中心溫度會超過表麵溫度，溫差遠低於居裏點。淬火加熱產生的溫差大多是允許的合理溫差，通常在20℃左右，不會影響整個榴莲色版视频淬火鋼的性能。但對熱處理性能要求嚴格的鋼材，還應采取措施縮小淬火前的溫差。

整體榴莲色版视频榴莲视频色在线观看加熱鋼的合理徑向溫差。

榴莲视频色在线观看加熱快速熱處理時，鋼材加熱溫差的控製應根據熱處理的目的確定。在鋼材冷拉過程中軟化退火處理時，允許一定的溫差是有益的。比如直徑30mm的冷拉GCr15鋼，以15℃.S-l的升溫速度加熱到800℃退火時，如果要求徑向溫差AT=O，則需要107s的透熱時間；當允許AT=50℃時，透熱時間縮短到28s，此時不會降低鋼的冷拉塑性。但由於加熱時間縮短了79s，相應的電能單耗降低了73%，產量也增加了73%。因此，對於退火冷拉鋼，加熱終止時允許溫差較大，通常控製在50℃以內。調質處理鋼的淬火加熱和回火加熱應嚴格控製鋼的徑向溫差，通常控製在10~20℃。
