傳動軸凸緣的使用，可以加強傳動軸的強度，另外利用其產生的振動，凸緣位置和大小，平衡活塞的振動，其工作過程中需要承受巨大的摩擦力，因此凸緣端麵和外圓麵需要較高的硬度、耐磨性和使用壽命。

問題的提出

本文以某汽車凸緣軸為例，針對其技術要求及淬火過程中存在的問題進行分析研究，提出一種凸緣類零件專用淬火榴莲视频色在线观看器及配用尺寸確定方法。

1. 凸緣零件結構

凸緣零件結構如圖1所示，其工作過程中外圓麵和端麵要承受較大的摩擦力，要求有較高的硬度和耐磨性，故此零件外圓麵和端麵需要進行淬火處理；該零件需淬火區域基本尺寸為：外圓直徑（φ₁）為62mm，端麵內徑（φ₂）為44mm，淬火外圓區域高度（H）為24mm。

2. 零件的技術要求

為提高凸緣外圓麵和端麵的硬度、耐磨性，設計要求該零件在台階、外圓麵、倒角、端麵位置進行高頻淬火處理，要求淬火區硬度50～55HRC，硬化層深1.0～2.0mm，淬火層要求均勻連續；對於端麵的淬硬區，由於端麵內孔處為花鍵，為避免花鍵淬火裂紋，要求端麵徑向硬化區域為4～5mm。

3. 零件榴莲视频色在线观看淬火難點

榴莲视频色在线观看淬火具有節能、效率高等諸多優點，但對於本文所述凸緣零件，在對其進行榴莲视频色在线观看淬火處理存在以下問題：

（1）尖角效應難以避免

在實施榴莲视频色在线观看淬火時，凸緣外圓和端麵之間倒角形成的外圓棱邊、端麵棱邊，易出現尖角效應，尖角處的電流易出現密集，產生過熱或過燒現象，甚至產生淬火裂紋。

（2）榴莲视频色在线观看距離難以控製

在實際榴莲视频色在线观看淬火時，凸緣外圓和端麵之間倒角所形成斜麵的榴莲视频色在线观看距離不易控製，影響倒角處的淬火效果，而且影響淬火區域的淬火均勻性。

淬火榴莲视频色在线观看器的結構設計

1. 技術方案

該凸緣類零件專用淬火榴莲视频色在线观看器如圖2所示，包括榴莲视频色在线观看器基體組件1、有效圈組件2、噴水圈組件3；三組件均為組焊件，其上的所有焊縫均為連續焊縫，焊後應將毛刺清理幹淨，並用0.6MPa壓力水進行試驗,不得有滲漏等缺陷；榴莲视频色在线观看器基體組件和有效圈組件通過焊接連接，噴水圈組件由螺栓聯接安裝在榴莲视频色在线观看器基體上。

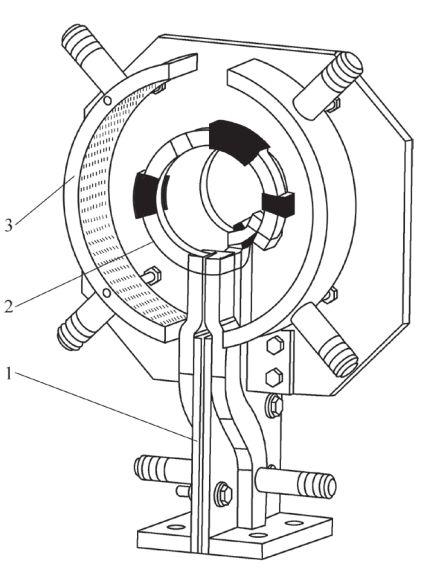

圖2 凸緣榴莲视频色在线观看器示意

1. 榴莲视频色在线观看器基體2. 有效圈3. 噴水圈

榴莲视频色在线观看器基體組件如圖3所示，包括接觸板1、導電板2、冷卻水管接頭3、冷卻水盒4、噴水圈安裝耳板5。接觸板和導電板相互垂直布置焊接連接，水盒焊接在導電板上，水盒上開孔後焊接管接頭，噴水圈安裝耳板垂直焊接在導電板上。基體組件為左右對稱結構，兩導電板中間布置絕緣墊板後通過螺栓聯接固定。榴莲视频色在线观看圈組件為分段式結構（見圖3），包括上榴莲视频色在线观看圈6、過渡管7、下榴莲视频色在线观看圈8。榴莲视频色在线观看圈組件由方管製成，上下榴莲视频色在线观看圈均為一端圓弧，過渡管為一段螺旋上升的方管，兩端設置有接口，將上下榴莲视频色在线观看圈連接焊接後製成。

噴水圈組件（見圖3）包括固定板9、螺柱10、噴水圈11，固定板通過螺栓聯接安裝在榴莲视频色在线观看器基體上，再通過螺柱將噴水圈安裝在固定板上。





圖3 榴莲视频色在线观看器結構

1. 接觸板 2. 導電板 3. 冷卻水管接頭 4. 冷卻水盒 5. 噴水圈安裝耳板 6. 上榴莲视频色在线观看圈

7.過渡管 8. 下榴莲视频色在线观看圈 9. 固定板 10. 螺柱 11. 噴水圈

2. 配用尺寸確定方法

專用淬火榴莲视频色在线观看器的配用尺寸包括下榴莲视频色在线观看圈內徑φ₁'、上榴莲视频色在线观看圈內徑φ₂'和榴莲视频色在线观看圈高度H'的尺寸，如圖4所示，其配用尺寸確定的具體方法如下。







圖4 配用尺寸

（1）下榴莲视频色在线观看圈內徑φ₁'配用

尺寸確定 該尺寸依據需要實施榴莲视频色在线观看淬火的凸緣外圓直徑φD和按照榴莲视频色在线观看淬火工藝要求的外圓榴莲视频色在线观看間距λ1尺寸予以確定，即下榴莲视频色在线观看圈內徑φ₁'配用尺寸，應按照以下公式予以確定



φ₁'＝φD＋2λ1

（2）上榴莲视频色在线观看圈內徑φ₂'配用尺寸確定

該尺寸依據需要實施的榴莲视频色在线观看淬火的凸緣零件端麵上內孔直徑φd的尺寸和按照榴莲视频色在线观看淬火工藝要求的內徑榴莲视频色在线观看間距λ2尺寸予以確定，即上榴莲视频色在线观看圈內徑φ₂'配用尺寸，應按照以下公式予以確定

φ₂'＝φd－2λ₂

（3）榴莲视频色在线观看圈高度H'配用尺

寸確定 該尺寸依據需要實施榴莲视频色在线观看淬火的凸緣外圓高度H的尺寸，以及采用的榴莲视频色在线观看圈方管高度a、按照榴莲视频色在线观看淬火工藝要求的凸緣端麵距榴莲视频色在线观看圈的間距λ3和凸緣外圓底部距榴莲视频色在线观看圈豎直間距λ4予以確定，即榴莲视频色在线观看圈高度H'配用尺寸，應按照以下公式予以確定

H'＝H ＋a ＋λ₃＋λ4

本文所述的凸緣零件的外圓直徑φD為62mm，內孔直徑φd為44mm，凸緣外圓高度H為24mm。

依據榴莲视频色在线观看淬火工藝要求，凸緣外圓到下榴莲视频色在线观看圈之間間距λ₁為3mm，凸緣端麵上的內孔直徑距上榴莲视频色在线观看圈內徑間距λ₂為1mm，需榴莲视频色在线观看淬火凸緣端麵距榴莲视频色在线观看圈間距λ3為3mm，凸緣外圓底部距榴莲视频色在线观看圈豎直間距λ4為2mm，榴莲视频色在线观看圈方管高度a為12mm。

依據上述情況，確定所使用淬火榴莲视频色在线观看器的配用尺寸如下：





3. 榴莲视频色在线观看淬火工藝試驗結果

試驗件按照要求工藝，並使用按上述方式設計及製作的榴莲视频色在线观看器進行榴莲视频色在线观看熱處理後，經過磁粉探傷後未發現裂紋等缺陷，對完成淬火工作的凸緣零件進行了硬度、金相檢測，結果全部符合要求，其中淬火區硬化深度情況如圖5所示。

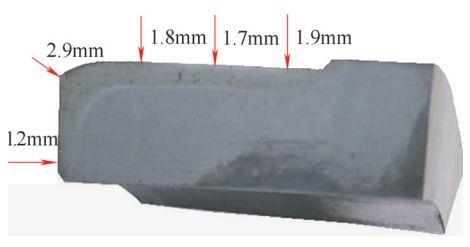

圖5 淬火區硬化深度檢驗結果

上述結果表明，本文所述的“凸緣類零件專用淬火榴莲视频色在线观看器及配用尺寸確定方法”，可以滿足其對淬火工藝的要求，且收到了良好的效果。

試驗結果分析

（1）淬火生產效率提升

該淬火榴莲视频色在线观看器通過采用分段式的榴莲视频色在线观看圈設計，可同時加熱凸緣零件端麵、外圓麵，使得凸緣可以一次完成淬火工作，提升了榴莲视频色在线观看加熱效率。

（2）淬硬層連續

該榴莲视频色在线观看器通過采用配用尺寸確定方法，解決了淬火榴莲视频色在线观看器與零件配用尺寸的問題，保證了零件各個要求淬火位置加熱均勻，使淬硬層均勻連續。

結語

凸緣零件端麵與外圓麵之間存在倒角、棱邊，是該榴莲视频色在线观看器的設計難點，為實現其淬火要求，淬火榴莲视频色在线观看器的設計及配用尺寸的確定采用以下措施：

（1）在有效圈的設計方麵，采用矩形管製作榴莲视频色在线观看器有效圈，設計為分段式結構，實現同時加熱外圓麵和端麵。

（2）通過配用尺寸確定的方法，確定有效圈各尺寸，有效地保證了零件的淬火質量，收到了良好的淬火效果。

（3）該淬火榴莲视频色在线观看器，構思新穎，結構合理，應用可靠，且配用方法簡單可行，易於實施，具有很好的實用價值。
